Opis

YP Series Electro{0}}Hidraulična disk kočnica

primjena:

Serija YP Electro-Hidraulična disk kočnica je visoko-, multi-funkcionalni napredni kočioni proizvod opremljen najsavremenijim-funkcijama uključujući automatsko izjednačavanje zazora papuče i automatsku kompenzaciju istrošenosti kočionih pločica, što osigurava održavanje bez napora tokom cijelog vijeka trajanja; Integracija opcionih graničnih prekidača omogućava mu da isporuči potrebne signale zaštite od blokade glavnom PLC sistemu, što ga čini idealnim za aplikacije kočenja pri usporavanju i zadržavanju (parking) u širokom spektru moderne velike-specijalizirane opreme kao što su mašine za utovar i istovar, oprema za dizanje i transport, metalurške instalacije i mašine za rudarstvo.

Glavne karakteristike:

Uređaj za izjednačavanje zazora papuče i mehanizam za automatsko pozicioniranje papuče održavaju konstantan razmak između dvije kočione papuče u svakom trenutku bez ikakvih podešavanja tokom rada, potpuno eliminirajući treperenje kočionih pločica na kočionom disku.
Samopodmazujući ležajevi su postavljeni na svim glavnim tačkama okretanja, eliminišući potrebu za podmazivanjem tokom servisa; ovaj dizajn osigurava visoku efikasnost prijenosa, odzivno aktiviranje i vrijeme aktiviranja kočnice od 0,25-0,4 sekunde.
Beskonačni automatski uređaj za kompenzaciju habanja kočionih pločica čuva konstantan zazor papuče i kočioni moment tokom celog radnog veka, uklanjajući muku čestih ručnih podešavanja.
Ugrađene{0}}opruge i skala obrtnog momenta omogućavaju praktičan, podesiv moment kočenja.
Kočione pločice imaju dizajn utikača-za jednostavnu zamjenu, a nudimo niz materijala za pločice (uključujući polu-opcije za metalurgiju metala i praha) koje korisnici mogu odabrati u skladu sa svojim specifičnim potrebama.
Integrisana sa naprednim novim-potisnikom naše kompanije, kočnica pruža odzivno aktiviranje i produženi vijek trajanja.

product-848-309

YP1.YP2.YP3 serija

YP11.YP21.YP31.YP32 serija

YP41 serija

Dodatni uređaji:

Uređaj za ručno otpuštanje
Granični prekidač za otpuštanje (deaktiviranje): Pokazuje da li je kočnica normalno otpuštena i može dati signale zaštite od blokade
Granični prekidač istrošenosti kočionih pločica: automatski aktivira signal ili pruža zaštitu od blokade kada istrošenost kočionih pločica dostigne granični prag

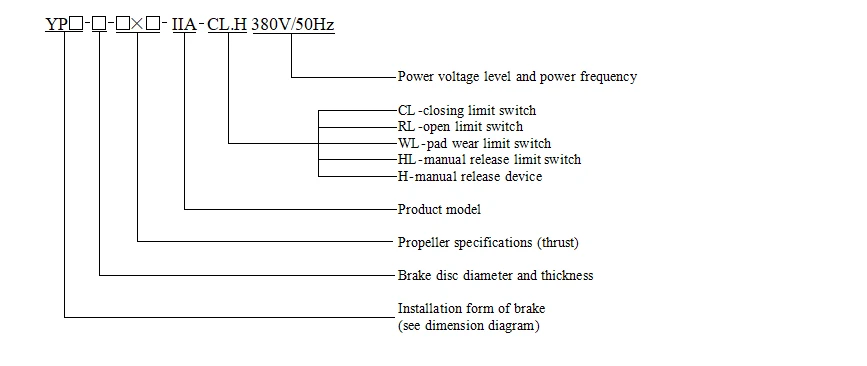

Oznaka modela

product-867-366

YP1, YP2 serija elektro-hidrauličnih disk kočnica

YP1, YP2 serije ukupne i ugradne dimenzije

product-1200-870

Dimenzije disk kočnica serije YP1 i tehnički parametri

Model potisnika	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F		w	M		A1		A2		A3	C1		C2	T1		T2
																			A tip	B tip				Tip	B tip		A tip	B tip	A tip	B tip
Ed220-50	230	685	845	526	218	70	120	80	180	18	14	20	20	300		300	80		260	250	180		150	245	280	80	197	160	160	197
Ed300-50
Ed500-60																			300	250				260	320		254	194	194	254
Ed800-60
Dimenzije vezane za kočione diskove								Tehnički parametri (mm)
Prečnik kočionog diska d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Odgovarajući potisnici										Prečnik kočionog diska											Ukupna težina mašine (kg)
								Model potisnika			Snaga (W)		Nazivna struja (A)		Težina (kg)			315		355		400		450		500
315	20	0.7~0.9		235	120	117.5	58											Maksimalni kočioni moment μ=0.4³⁾
355	20			275	160	137.5	78	Ed220-50			120		0.38		10			280		320									85
400	20			320	205	160	100	Ed300-50			250		0.78		14			400		450		500							88
450	20			370	255	185	125	Ed500-60			370		1.34		23					710		800		900		1000			94
500	20			420	305	210	150	Ed800-60			550		1.52		25					1150		1350		1560		1750			96

Dimenzije disk kočnica serije YP1 i tehnički parametri

Thruster model	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F		W	M		A1		A2		A3	C1		C2	T1		T2
																			A tip	B tip				A tip	B tip		A tip	B tip	A tip	B tip
Ed500-60	280	965	1170	695	195	90	140	130	130	22	15	20	20	370		375	90		335	295	225		190	305	365	92	254	194	194	254
Ed800-60
Ed1250-60																			335	310				325	355		268	240	240	268
Ed2000-60
Ed3000-60
Dimenzije vezane za kočione diskove								Tehnički parametri (mm)
Prečnik kočionog diska d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Odgovarajući potisnici										Prečnik kočionog diska											Ukupna težina mašine (kg)
								Model potisnika			Snaga (W)		Nazivna struja (A)		Težina (kg)			450		500		560		630		710
450	30	0.7~1.1		350	200	175	105											Maksimalni kočioni moment μ=0.4³⁾
500	30			400	250	200	130	Ed500-60			370		1.34		23			1000		1150		1350							166
560	30			460	310	230	160	Ed800-60			550		1.52		25			1600		1800		2120		2500					169
630	30			530	380	265	195	Ed1250-60			550		152		40			2500		2875		3350		4000		4500			185
710	30			610	460	305	235	Ed2000-60			750		1.98		40			4000		4500		5400		6300		7100			189
								Ed3000-60			900		2.21		42			4600		5300		6300		7300		8400			192

Napomena

s=Jedna-povratna udaljenost papuče kočnice.
d4= Maksimalni dozvoljeni vanjski promjer spojnice.
Koeficijent trenja predstavlja prosječnu vrijednost za odgovarajući frikcioni materijal.

YP3 Serija Elektro-Hidraulične disk kočnice

Sveukupne i ugradne dimenzije serije YP3

product-1200-882

Dimenzije disk kočnica serije YP3 i tehnički parametri

Thruster model	h1	H	H1	H2	H3	b	k	k1	k2	d1		n	n1	n2	F		W	M		A1		A2		A3	C1			C2	T1		T2
																				A tip	B tip				A tip	B tip			A tip	B tip	A tip	B tip
Ed1250-60	370	1115	145	880	345	120	160	180	180	27		20	30	50	410		460	110		340	310	286		240	340	370		113	268	240	240	268
Ed2000-60
Ed3000-60
Dimenzije vezane za kočione diskove								Tehnički parametri
Prečnik kočionog diska d2	b1	S¹⁾		d3	d4 ²⁾	e	p	Odgovarajući potisnici											Prečnik kočionog diska												Ukupna težina mašine (kg)
								Model potisnika			Snaga (W)			Nazivna struja (A)		Težina (kg)			630		710		800		900		1000		1250
630	30	0.7~1.3		500	310	250	170												Maksimalni kočioni moment μ=0.4³⁾
710	30			580	390	290	210	Ed1250-60			550			1.52		40			3750		4500		5000		5600						302
800	30			670	480	335	255	Ed2000-60			750			1.98		40			6000		7100		8000		9100		10500				306
900	30			770	580	385	305	Ed3000-60			900			2.21		42			9000		10500		12000		13650		15600		20000		313
1000	30			870	680	435	355	Napomena: 1) s=razdaljina odstupanja svake bočne pločice. 2)d4=maksimalni dozvoljeni vanjski prečnik spojnice. 3) Koeficijent trenja je prosječna vrijednost odgovarajućeg frikcionog materijala.
1250	30			1120	930	560	480

YP11, YP21 serija elektro-hidrauličnih disk kočnica

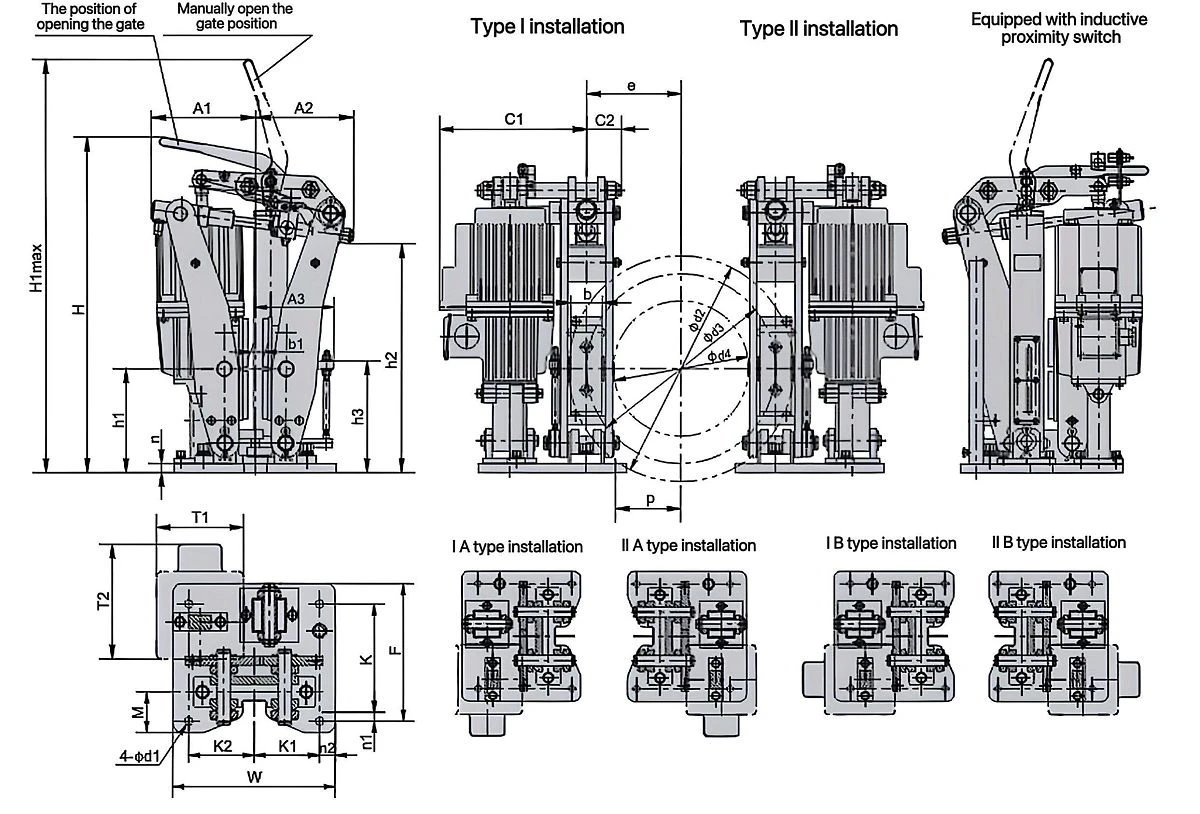

YP11, YP21 serije ukupne i ugradne dimenzije

product-1200-814

Dimenzije i tehnički parametri disk kočnica serije YP11

Thruster model	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1		A2		A3	C1		c2	T1			T2
																						A tip	B tip		A tip		B tip	A tip	B tip
Ed220-50	160	545	685	360	195	52	200	80	150	14	15	15	20	230	270	52	185		190		135	215	255	65	197		160	160	197
Ed300-50
Dimenzije vezane za kočione diskove								Tehnički parametri
Prečnik kočionog diska d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Odgovarajući potisnici								Prečnik kočionog diska												Ukupna težina mašine (kg)
								Model potisnika		Snaga (W)		Nazivna struja (A)		Težina (kg)		250		280		315		355	400	450I		500
250	20	0.7~0.9		195	110	97.5	60									Maksimalni kočioni moment μ=0.4³⁾
280	20			225	130	112.5	75	Ed220-50		120		0.38		10		200		230		260		300	345	395		445		53
315	20			260	160	130	92.5	Ed300-50		250		0.78		14		270		310		355		410	470	540		610		54
355	20			300	205	150	112.5
400	20			345	250	172.5	135
450	20			395	300	197.5	160
500	20			445	350	222.5	185

Dimenzije i tehnički parametri disk kočnica serije YP21

Thruster model	h	h1	H	H1	H2	H3		b	k	k1	k2	d1	n1	n2	F	w	M	A1		A2		A3	C1		c2		T1		T2
																		A tip	B tip				A tip	B tip			A tip	B tip	A tip	B tip
Ed500-60	20	230	750	925	510	248		70	260	145	145	18	25	35	330	360	90	285	240	225		175	275	335	85		254	194	194	254
Ed800-60
Dimenzije vezane za kočione diskove										Tehnički parametri
Prečnik kočionog diska d2	b1	S ¹⁾		d3	d4 ²⁾		e	p		Odgovarajući potisnici									Prečnik kočionog diska										Ukupna težina mašine (kg)
										Model potisnika			Snaga (W)		Nazivna struja (A)		Težina (kg)		355		400		450	500		560		630
355	30	0.7~1.1		275	145		137.5	72.5											Maksimalni kočioni moment μ=0.4³⁾
400	30			320	190		160	95		Ed500-60			370		1.34		23		935		1085		1255	1425		1630		1870	135
450	30			370	240		185	120		Ed800-60			550		1.52		25				1600l		1850	2100		2400		2750	137
500	30			420	290		210	145
560	30			480	350		240	175
630	30			550	450		275	210
Napomena: 1. s=Jedna-povratna udaljenost bočne kočione papuče. 2. d4= Maksimalni dozvoljeni vanjski promjer spojnice. 3. Koeficijent trenja je prosječna vrijednost za odgovarajući frikcioni materijal.

YP31, YP32 serija elektro-hidrauličnih disk kočnica

YP31, YP32 serije ukupne i ugradne dimenzije

product-1200-826

Dimenzije i tehnički parametri disk kočnica serije YP31

Thruster model	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1	A2	A3	C1			C2	T1		T2
																				A tip	B tip			A tip	B tip	A tip	B tip
Ed1250-60	280	820	860	610	405	90	320	180	180	27	24	25	35	390	430	105	295	295	240	335	360		105	268	240	240	268
Ed2000-60
Ed3000-60
Dimenzije vezane za kočione diskove							Tehnički parametri
Prečnik kočionog diska d2	b1	S ¹⁾	d3	d4 ²⁾	e	p	Odgovarajući potisnici								Prečnik kočionog diska											Ukupna težina mašine (kg)
							Model potisnika			Snaga (W)	Nazivna struja (A)		Težina (kg)		450	500	560	630	710	800		900		1000	1100
450	30	0.7~1.1	350	190	175	95									Maksimalni kočioni moment μ=0.4³⁾
500	30		400	240	200	120	Ed1250-60			550	1.52		40		2700	3100	3550	4100	4700	5400						230
560	30		460	300	230	150	Ed2000-60			750	198		40		4300	5000	5750	6600	7600	8800						234
630	30		530	370	265	185	Ed3000-60			900	2.21		42					9700	11200	12800		14700		16500	18150	240
710	30		610	450	305	225
800	30		700	540	350	270
900	30		800	640	400	320
1000	30		900	740	450	370
1100	30		1000	840	500	420

Dimenzije i tehnički parametri disk kočnica serije YP32

Thruster model	h1	H		H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1	A2	A3	C1			C2	T1		T2
																					A tip	B tip			A tip	B tip	A tip	B tip
Ed3000-80	280	845		890	625	405	90	320	180	180	27	24	25	35	390	430	105	295	295	240	335	360		105	268	240	240	268
Dimenzije vezane za kočione diskove								Tehnički parametri
Prečnik kočionog diska d2	b1	S ¹⁾	d3		d4 ²⁾	e	p	Odgovarajući potisnici								Prečnik kočionog diska											Ukupna težina mašine (kg)
								Model potisnika			Snaga (W)	Nazivna struja (A)		Težina (kg)		450	500	560	630	710	800		900		1000	1100
450	30	0.7~1.1	350		190	175	95									Maksimalni kočioni moment μ=0.4³⁾
500	30		400		240	200	120	Ed3000-80			900	2.21		42				10800	2500	14400	16500		8900		21200		236
560	30		460		300	230	150	Napomena s=Jedna-povratna udaljenost papuče kočnice. d4= Maksimalni dozvoljeni vanjski promjer spojnice. Koeficijent trenja je prosječna vrijednost za odgovarajući frikcioni materijal.
630	30		530		370	265	185
710	30		610		450	305	225
800	30		700		540	350	270
900	30		800		640	400	320
1000	30		900		740	450	370
1100	30		1000		840!	500	420

Elektro-Hidraulične disk kočnice serije YP41

Sveukupne i ugradne dimenzije serije YP41

product-1200-888

Dimenzije i tehnički parametri disk kočnica serije YP41

Thruster model	h1	H	H1	H2		H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1		A2		A3	C1		C2	T1		T2
																		A tip	B tip				A tip	B tip		A tip	B tip	A tip	B tip
Ed4500-80	370	1105	1140	850		375	120	160	180	180	27	28	40	50	465	460	120	375	330	310		265	410	445	126	325	290	290	325
Dimenzije vezane za kočione diskove								Tehnički parametri
Prečnik kočionog diska d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Odgovarajući potisnici									Prečnik kočionog diska											Ukupna težina mašine (kg)
								Model potisnika			Snaga (W)		Nazivna struja (A)		Težina (kg)		630		710		800		900		1000	1250
630	30	0.7~1.3		500	295	250	170										Maksimalni kočioni moment μ=0.4³⁾
710	30			580	375	290	210	Ed4500-80			1100		2.8		45		15000		17400		20000		23000		26000	33600		410
800	30			670	465	335	255
900	30			770	565	385	305
1000	30			870	665	435	355
1250	30			1120	915	560	480
Napomena s=Jedna-povratna udaljenost papuče kočnice. d4= Maksimalni dozvoljeni vanjski promjer spojnice. Koeficijent trenja je prosječna vrijednost za odgovarajući frikcioni materijal.

Pregled proizvoda

YP Series Electro-Princip rada hidraulične disk kočnice: U slučaju nestanka električne energije na glavnoj opremi, pogonska jedinica kočnice (potisnik) će također izgubiti snagu i prestati s radom. Sila opruge kočione opruge se zatim prenosi na kočione pločice preko dva kraka kočnice, što uzrokuje da čeljust kočnice vrši određenu silu stezanja i generira kočioni moment, čime se postiže djelovanje kočenja. Kada se glavni mehanizam ponovo uključi, potisnik proizvodi silu potiska kako bi produžio potisnu šipku. Ovo prisiljava kočionu oprugu da se dodatno stisne, što zauzvrat uzrokuje da se kočione ruke šire obostrano prema van. Kao rezultat toga, kočione pločice se odvajaju od kočionog diska, sila stezanja i kočioni moment se eliminiraju, a stanje kočenja se oslobađa. Ova serija kočnica je široko prikladna za primjene kočenja pri usporavanju i zadržavanju (parking) u širokom spektru opreme, uključujući moderne velike-specijalizirane strojeve za utovar i istovar, strojeve za dizanje i transport, min mašine za dizanje i transport, opremu za dizanje i transport. mašinerije, kao i vjetroturbine i transportne trake.
